Этот плавающий шланг обладает электрической непрерывностью, что крайне важно для предотвращения накопления статического электричества во время морской перекачки жидкостей. Данная функция безопасности сводит к минимуму риск возникновения опасных ситуаций, обеспечивая безопасную и надёжную работу, особенно в нефтегазовой отрасли.
Минимальный запас плавучести
20% или по требованию заказчика
Минимальный радиус изгиба
6 × номинальный диаметр
Скорость потока
21 м/сек (70 футов/сек)
Температура рабочей среды
-20℃～82℃ (-4℉～180℉)
Температура окружающей среды
-29℃～52℃ (-20℉～125℉)
Электрическая непрерывность
Непрерывная по умолчанию или по вашему запросу
Коэффициент запаса прочности
5:1
Применение
FPSO, FSRU, SPM, CALM, SALM, SBM и др.
Стандарт продукции
OCIMF GMPHOM 2009
Сертификация
Bureau Veritas
Стандарт для шлангов для природного газа и СУГ
BS EN 1762
Рабочее давление
Вакуум -0,85 бар (25 дюймов рт. ст.)
Содержание ароматических углеводородов в рабочей среде
Макс. 60%
Заводские стандарты
ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018

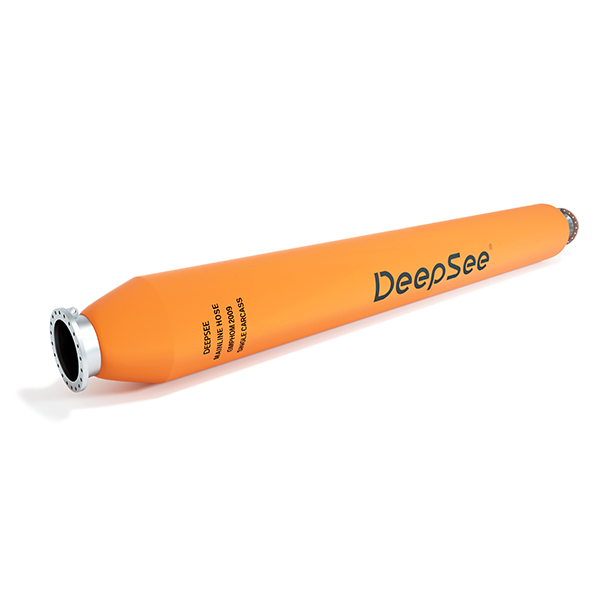

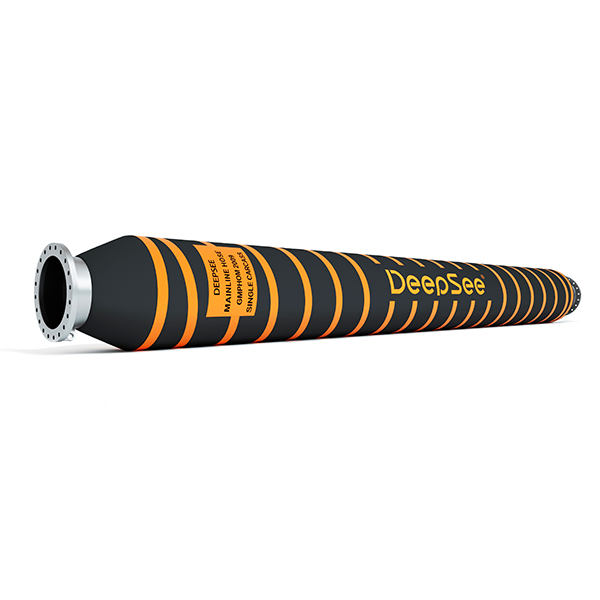

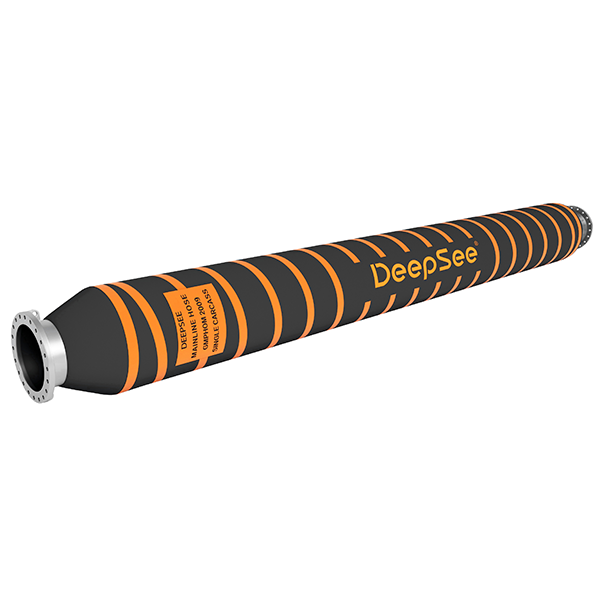

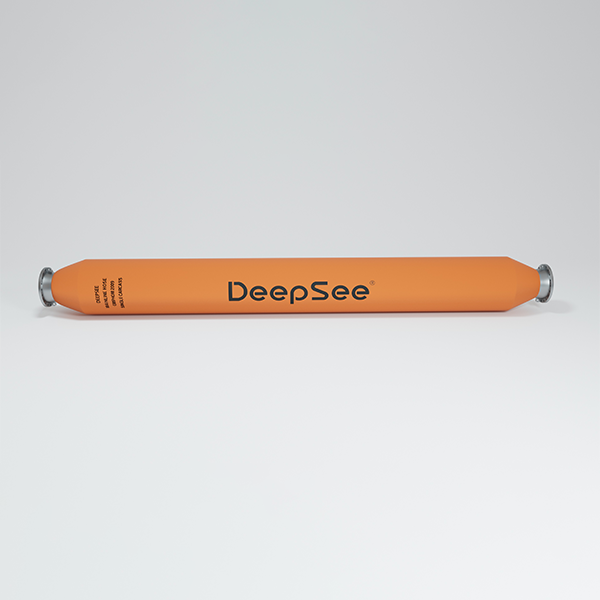

Полностью плавающий магистральный шланг Дипуси® разработан для морской перекачки нефти и газа, предлагая надёжное и эффективное решение для всех видов морских применений. Благодаря прочной однослойной конструкции наш морской плавающий шланг отличается высокой устойчивостью, долговечностью и безопасностью. Он уверенно выбирается руководителями морских проектов по всему миру и спроектирован так, чтобы соответствовать и превосходить строгие отраслевые стандарты.
♦ Внутренний слой: синтетический каучук
Характеристика: устойчив к сырой нефти; гладкий
♦ Армирующий слой: многослойные высокопрочные текстильные корды + встроенная спиральная стальная проволока
♦ Наружный слой: синтетический каучук; на поверхности оранжевые спиральные полосы
Характеристика: гладкий; устойчив к истиранию, маслу, атмосферным воздействиям, морской воде и ультрафиолетовому излучению
♦ Плавучий материал: полиэтиленовый пенопласт с закрытыми порами
♦ Минимальное давление разрыва: 5 × номинальное рабочее давление
Создан для морской перекачки нефти и газа
Однослойный плавающий магистральный шланг Дипуси® предназначен для безопасной и эффективной доставки углеводородных жидкостей над поверхностью моря. Будь то сырая нефть или другие нефтепродукты, наш плавающий шланг обеспечивает бесперебойную и непрерывную транспортировку, что делает его надёжным выбором для морской перекачки жидкостей.
Сертифицированное качество и соответствие стандартам
Наш магистральный плавающий шланг соответствует международным стандартам, включая OCIMF GMPHOM 2009 для шлангов для перекачки нефти и BS EN 1762 для шлангов для транспортировки природного газа и сжиженного углеводородного газа. Что ещё более важно, однослойные плавающие шланги Дипуси признаны и сертифицированы Bureau Veritas, что гарантирует их производительность и надёжность в морских условиях. Каждый этап нашего производственного процесса выполняется с высокой точностью. Каждый готовый шланг проходит строгие испытания на соответствие стандартам безопасности и качества. Вы можете полностью положиться на исключительную долговечность и функциональность наших морских плавающих шлангов — которым доверяют профессионалы по всему миру.
Проект по транспортировке природного газа в Бразилии (72×16"×11,8 м×15 бар)
Шланг спроектирован и изготовлен компанией Дипуси
Этот плавающий шланг обладает электрической непрерывностью, что крайне важно для предотвращения накопления статического электричества во время морской перекачки жидкостей. Данная функция безопасности сводит к минимуму риск возникновения опасных ситуаций, обеспечивая безопасную и надёжную работу, особенно в нефтегазовой отрасли.
Наш магистральный плавающий шланг изготовлен из высококачественных резиновых материалов и способен выдерживать суровые морские условия. Он устойчив к воздействию солнечного света, истиранию и различным уровням давления, что гарантирует долговечность и производительность даже в самых сложных морских условиях.
♦ Фитинги: фланцы по стандарту ASME B 16.5 (Class 150, 300, 400, 600, 900, 1500 и 2500) или другим стандартам по требованию заказчика, привариваются к горловине шланга с выпуклой, плоской или другой требуемой поверхностью. Материал фланцев: углеродистая сталь или нержавеющая сталь. Доступны различные способы сварки и герметизации на ваш выбор.
♦ Стандарт фланцев: ANSI, GB, JIS или DIN.
Импортируйте результаты статического анализа ABAQUS в программное обеспечение для анализа усталостной прочности fe-safe, выберите теорию усталостного анализа, задайте параметры материалов каждого структурного слоя, загрузите вышеуказанный спектр нагрузок — и вы получите результаты анализа усталостной прочности.
С помощью конечно-элементного анализа (FEA) в Abaqus мы изучаем как общее поведение, так и локальные детали морского шланга. Мы моделируем температурные изменения и гидродинамические эффекты, анализируем статические и динамические конструкции, оцениваем деформацию, напряжение и перемещение шланга. Мы можем получить точные данные, такие как жёсткость шланга на изгиб, растяжение и кручение, деформация резины, натяжение корда и напряжение арматурной стали.
С помощью гидродинамического программного обеспечения ORCAFLEX мы рассчитываем данные плавающих шлангов, такие как изгибающий момент, крутящий момент и натяжение, и сравниваем результаты с допустимыми проектными значениями. Учитываются такие нагрузки окружающей среды, как ветер, волны и течения, а также колебательные возбуждения от FPSO, танкеров или швартовых буёв.
Морская или пресная вода с примесью ила, песка, коралловых частиц и мелкого камня
Изготовление осуществляется по стандарту OCIMF GMPHOM 2009 Сертифицирующий орган: Бюро Веритас (Bureau Veritas) Стандарт для шланг на природный газ и сжиженный нефтяной газ: BS EN 1762 Рабочее разрежение: −0,85 бар (25 дюймов рт. ст.) Максимальное содержание ароматических углеводородов в транспортируемой среде: 60 %
Конструкция шланга (на оправке) Внутренняя стенка: антистатический сверхвысокомолекулярный полиэтилен (СВМПЭ) + этиленпропиленовый каучук EPDM Армирующий слой: высокопрочный спиральный текстильный корд Наружный слой: этиленпропиленовый каучук EPDM
Данный гофрированный водяной шланг является надежным практичным решением для водяных насосов, орошения и любых других операций по перекачке воды.
Полуплавающий нефтепроводный шланг с одним усиленным концом служит для соединения плавучего буя типа CALM с основной линией полностью плавающих шлангов.
Широко используются в системах охлаждения двигателей легковых автомобилей, коммерческого автотранспорта и строительной спецтехники.
Полуплавающий шланг с усилением на одном конце соединяет буй CALM с магистральным полноплавающим шлангом. В линии плавающих шлангов все шланги разработаны как полноплавающие, за исключением этого первого шланга, соединяющегося с буем. Его усиленный конец должен подключаться к жёстким трубопроводам на буе.
Внутренний слой: каучук EPDM (ЭПДМ) Армирующий слой: высокопрочный спиральный текстильный корд + стальная проволочная спираль Наружный защитный слой: каучук EPDM (ЭПДМ)
Шланг для железнодорожных цистерн соединяет ответвление коллектора танкера и хвостовой шланг. В состав изделия входят такелажные проушины. Этот усиленный плавающий шланг также используется для выгрузки нефти с FPSO.
Другие наименования: шланга для сырой нефти, шланга для перекачки нефти, нагнетательная нефтяная шланга, всасывающая нефтяная шланга, топливная шланга
Плавающий магистральный шланг с двухслойным каркасом Дипуси® обеспечивает непревзойдённую безопасность благодаря своей инновационной двухслойной конструкции. Первый слой транспортирует рабочую среду, а второй слой служит резервным в случае утечки.
Строение шланга: Внутренний слой: нитрилбутадиеновый каучук (НБР) Армирующий слой: высокопрочный спиральный текстильный корд Наружный слой: нитрилбутадиеновый каучук (НБР)
Данная шланга используется для перекачки воды из рек, прудов, резервуаров и транспортных цистерн, а также эксплуатируется в промышленных всасывающих системах и на различном технологическом оборудовании в сельском хозяйстве и при проведении строительных работ.
Изготовление выполняется по стандарту OCIMF GMPHOM 2009 Сертифицирующий орган: Бюро Веритас (Bureau Veritas) Стандарт для шланг на природный газ и сжиженный нефтяной газ: BS EN 1762 Рабочее разрежение: −0,85 бар (25 дюймов рт. ст.) Максимальное содержание ароматических углеводородов в транспортируемой среде: 60 %
Температура окружающей среды: от −30 °C до 120 °C Температура транспортируемой жидкости: от −30 °C до 120 °C Коэффициент запаса прочности: 4:1 Минимальный радиус изгиба: 4 номинальных диаметра (4D)
Формат производства: OEM, ODM Цвет и маркировка: изготавливаются по индивидуальному заказу Минимальная партия заказа: 1 штука (шланга на оправке – стандартная длина 60 м; плетёная шланга – стандартная длина 300 м)
