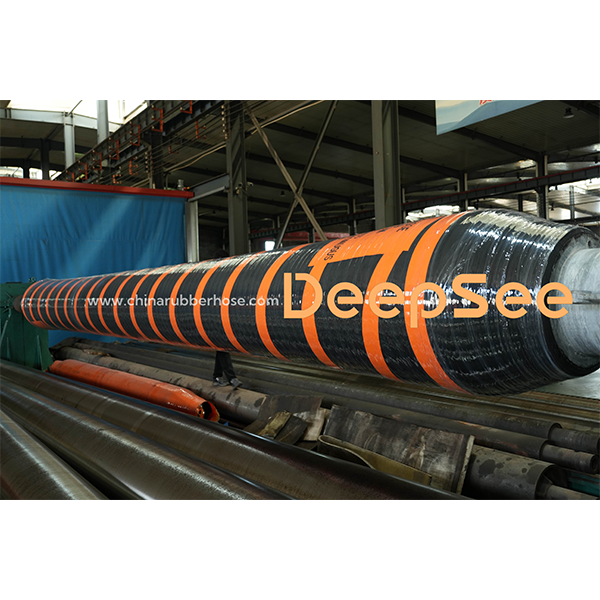

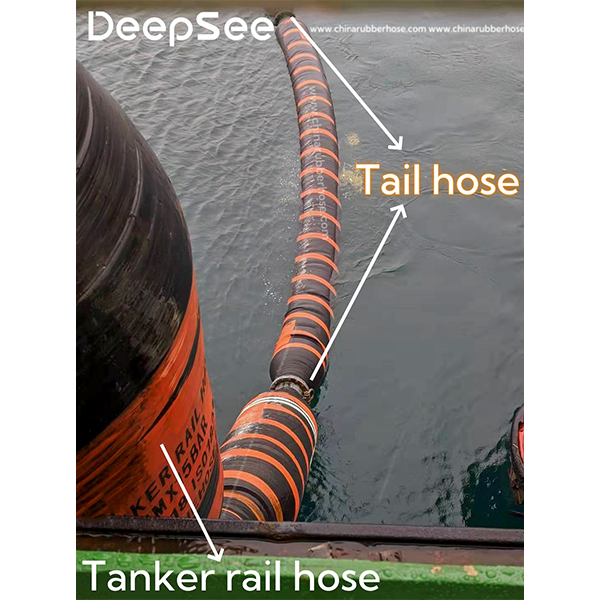

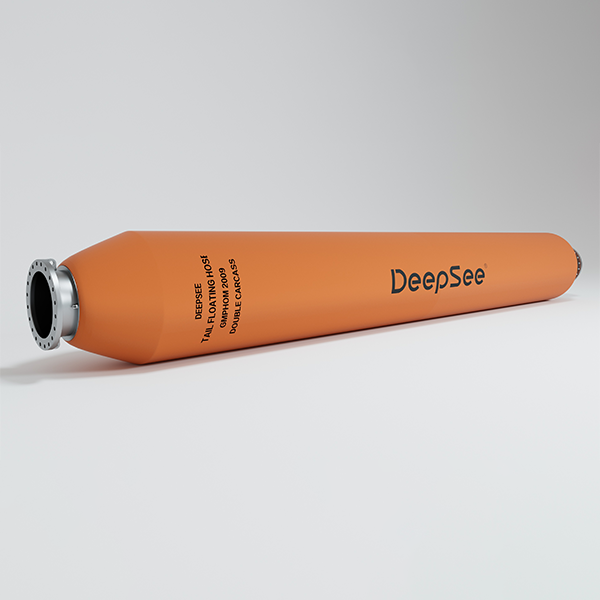

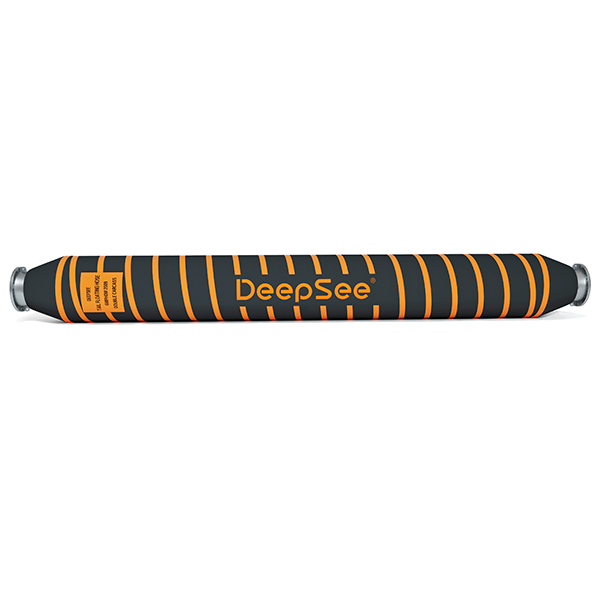

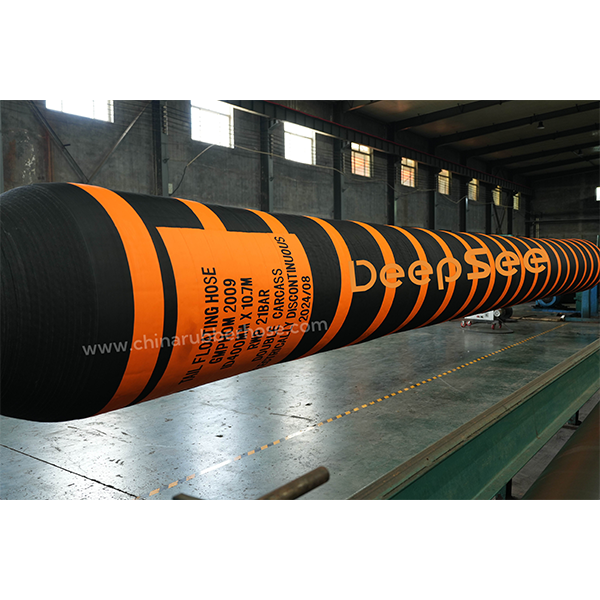

Хвостовой шланг является частью плавучей шланговой линии. Он соединяет шланг для железнодорожных цистерн и магистральный плавающий шланг. В некоторых случаях он также может подключаться к переходному шлангу вместо магистрального. Это происходит, когда в линию плавающих шлангов добавляется переходной шланг.
Минимальный запас плавучести
20% или по требованию заказчика
Минимальный радиус изгиба
6 × номинальный диаметр
Скорость потока
21 м/сек (70 футов/сек)
Температура рабочей среды
-20℃～82℃ (-4℉～180℉)
Температура окружающей среды
-29℃～52℃ (-20℉～125℉)
Электрическая непрерывность
Непрерывная по умолчанию или по вашему запросу
Коэффициент запаса прочности
5:1
Применение
FPSO, FSRU, SPM, CALM, SALM, SBM и др.
Стандарт производства
OCIMF GMPHOM 2009
Сертификация
Bureau Veritas
Стандарт для шлангов для природного газа и СУГ
BS EN 1762
Рабочее давление
Вакуум -0,85 бар (25 дюймов рт. ст.)
Содержание ароматических углеводородов в рабочей среде
Макс. 60%
Заводские стандарты
ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018
Хвостовой шланг является частью плавучей шланговой линии. Он соединяет шланг для железнодорожных цистерн и магистральный плавающий шланг. В некоторых случаях он также может подключаться к переходному шлангу вместо магистрального. Это происходит, когда в линию плавающих шлангов добавляется переходной шланг.
♦ Внутренний слой: маслостойкий NBR (нитрильный каучук); гладкий и устойчивый к топливу
♦ Армирующий слой: встроенная спиральная стальная проволока + многослойные высокопрочные полиэфирные текстильные корды
♦ Наружный слой: чёрный гладкий синтетический каучук + оранжевая спиральная полоса; хорошая устойчивость к атмосферным воздействиям, истиранию, солнечному свету и морской воде
♦ Плавучий материал: пенопласт с закрытыми порами
♦ Минимальное давление разрыва
Первый слой: 5 × номинальное рабочее давление
Второй слой: 2 × номинальное рабочее давление
♦ Фитинги: фланцы по стандарту ASME B 16.5 (Class 150, 300, 400, 600, 900, 1500 и 2500) или другим стандартам по требованию заказчика, привариваются к горловине шланга с выпуклой, плоской или другой требуемой поверхностью. Материал фланцев: углеродистая сталь или нержавеющая сталь. Доступны различные способы сварки и герметизации на ваш выбор.
♦ Стандарт фланцев: ANSI, GB, JIS или DIN.
Проектирование, производство, испытания и эксплуатация выполняются в строгом соответствии с руководством OCIMF GMPHOM 2009 и требованиями заказчика.
С помощью конечно-элементного анализа (FEA) в Abaqus мы изучаем как общее поведение, так и локальные детали морского шланга. Мы моделируем температурные изменения и гидродинамические эффекты, анализируем статические и динамические конструкции, оцениваем деформацию, напряжение и перемещение шланга. Мы можем получить точные данные, такие как жёсткость шланга на изгиб, растяжение и кручение, деформация резины, натяжение корда и напряжение арматурной стали.
Импортируйте результаты статического анализа ABAQUS в программное обеспечение для анализа усталостной прочности fe-safe, выберите теорию усталостного анализа, задайте параметры материалов каждого структурного слоя, загрузите вышеуказанный спектр нагрузок — и вы получите результаты анализа усталостной прочности.
С помощью гидродинамического программного обеспечения ORCAFLEX мы рассчитываем данные плавающих шлангов, такие как изгибающий момент, крутящий момент и натяжение, и сравниваем результаты с допустимыми проектными значениями. Учитываются такие нагрузки окружающей среды, как ветер, волны и течения, а также колебательные возбуждения от FPSO, танкеров или швартовых буёв.
